粉末图层电阻率测试仪 双极板电阻率测试仪

2025-12-05 13:522
价格 69000.00
发货 北京海淀区付款后3天内
品牌 北京北广精仪
电源 220V±22V,50Hz±2.5Hz
净重 约7kg
库存 50起订1件   限购50件
产品详情

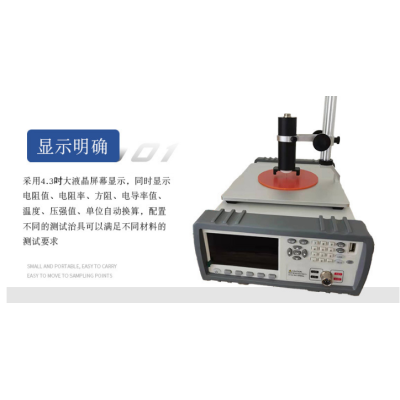

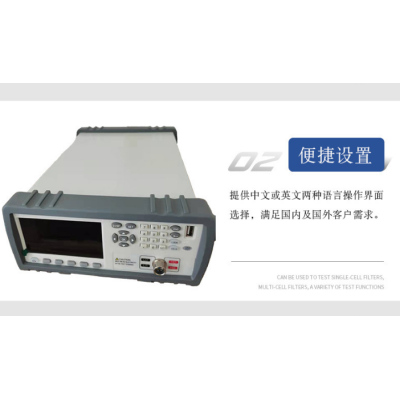

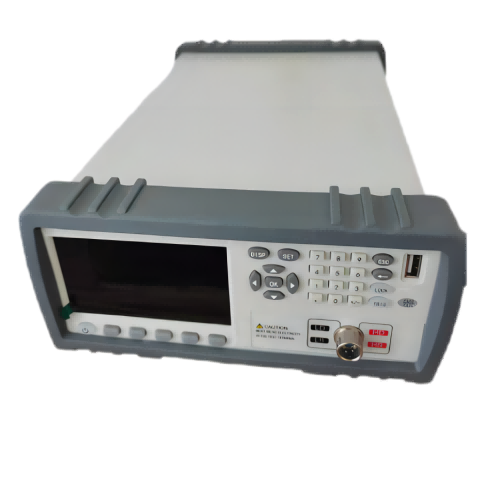

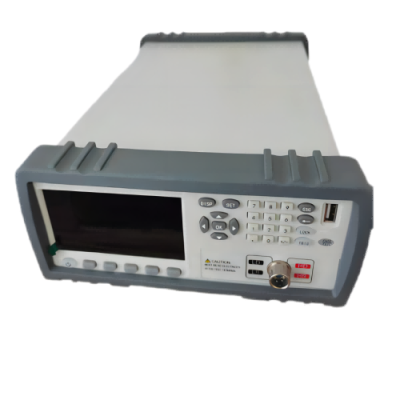

粉末图层电阻率测试仪 双极板电阻率测试仪  应用场景

该设备在以下环节发挥关键作用:



能源材料研究:分析材料导电性能与组成、结构的关系,优化载流子浓度和迁移率。

质量控制:对生产线上的材料进行快速筛选,确保电阻率符合标准(如GB/T 20042.6)



双极板低阻电阻率测试仪是专门用于测量双极板材料电阻率、接触电阻等关键参数的专业设备,在燃料电池、液流电池等能源领域有广泛应用。



 粉末图层电阻率测试仪 双极板电阻率测试仪  摇转转柄与读取电阻值

在设定好测量范围后,开始摇转转柄。在摇转过程中,观察检流计的指针是否与平衡相接近(指针近于中心线)。当指针接近中心线时,加快摇转转柄的速度,使其转速达到120r/min。此时,调整“测量标度盘”使指针指向中心线,此时“测量标度盘”上的读数即为待测电阻的电阻值。如果读数过小(例如小于1),说明倍率标度倍数太大,需要减小倍率并重新测量。



双极板电阻率测试仪原理

双极板电阻率测试仪的原理主要基于欧姆定律和四端子法(开尔文接法),通过测量电压降和电流值计算电阻率。以下是具体原理及技术要点:

1. 欧姆定律基础原理

测试仪通过向双极板施加恒定电流(I),测量两端电压降(U),根据公式

R=U/I 计算电阻值。该电阻包含双极板体电阻和接触电阻,需通过四端子法消除引线电阻干扰。

2. 四端子法(开尔文接法)

电流回路:两电流端子注入恒定电流,形成主电流路径。

电压测量:两电压端子仅用于检测电压,因输入阻抗极高,几乎无电流通过,从而避免引线电阻影响。测得电压仅反映双极板实际压降,提升接触电阻测量精度。

3. 垂直方向电阻率测试

针对双极板垂直导电性,样品置于两电极间,施加标准压力(如5-10N),记录不同压强下的电阻值。通过公式

ρ=RA/L(A为接触面积,L为样品厚度)计算电阻率,符合GB/T20042.6标准。

4. 其他辅助技术

电化学阻抗谱法:施加交流电压信号,分析频率响应以研究复杂环境下的接触电阻。

四探针法:用于块体材料电阻率测量,通过多探针布局减少接触误差。

5. 仪器设计特点

力值加载系统:伺服电机控制压力,确保接触稳定性。

镀金电极:降低接触电阻,提升测量一致性。

环境控制:恒温恒湿(如25±2℃)避免材料吸湿影响。

6. 标准与校准

测试前需用标准电阻块校准,验证探针间距(±0.1mm)及压力传感器灵敏度,确保符合ASTMF390等标准



环境控制

实验室温度需稳定在25±2℃,湿度≤60%RH,避免材料吸湿影响电阻值。

测试仪及标准设备需在环境中放置至少30分钟以达到热平衡。



设备与工具

使用标准电阻块(如100mΩ)进行校准,其精度需高于测试仪要求的三倍。

检查探针间距(±0.1mm)及压力传感器灵敏度,确保镀金电极无氧化或污染。



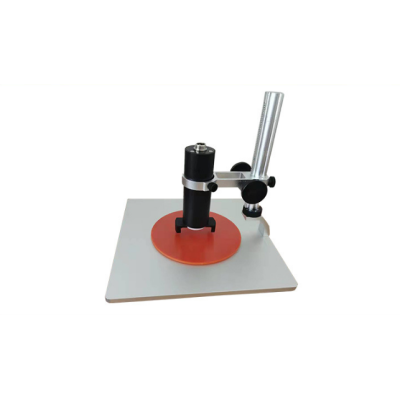

粉末电阻率测试仪:

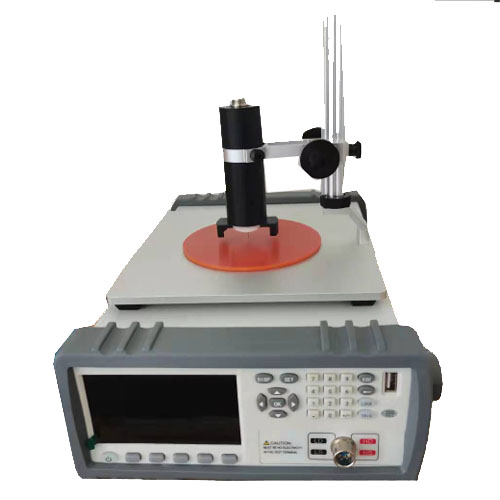

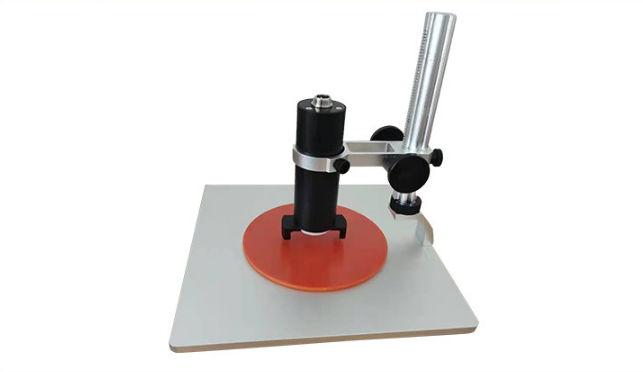

适用于粉末材料的电阻率测试,如上图所示,通过施加压力于模腔内粉末样品上,实时测量随着样品受到的压强变化而产生的电阻率或电导率数据。



注意事项

选择合适的测试方法:不同的测试方法适用于不同的材料和测试条件,需要根据实际情况选择合适的测试方法。

测量仪器的精度和准确性:测量仪器的精度和准确性对测试结果的影响较大,因此需要选择符合要求的测试仪器,并严格按照操作规程进行测量。

样品处理:在测试前,需要对样品进行适当的处理,如干燥、研磨等,以确保测试结果的准确性。

环境因素:测试环境(如温度、湿度等)也可能对测试结果产生影响,因此需要在相同的测试条件下进行比较和分析。





电阻率

电阻率是材料本身的一种性质,用于描述材料的导电性能。电阻率越小,材料的导电性能越好;反之,电阻率越大,材料的导电性能越差。对于粉末材料而言,电阻率的测试是评估其导电性能的重要手段。



粉末电阻率测试方法

粉末电阻率的测试通常采用四探针法。这种方法利用四根等间距的探针插入粉末样品中,通过测量探针间的电压和电流来计算样品的电阻率。四探针法具有测量准确、操作简便等优点,是粉末电阻率测试的方法。



 校准步骤

仪器预热与初始检查

开机预热30分钟,验证电压/电流输出稳定性。

通过软件自检功能排查接触电阻补偿模块是否正常。

四探针法校准

将标准电阻块置于测试台,探针垂直对准中心区域,施加标准压力(如5-10N)。

输入标准电阻值,启动自动校准程序,仪器需自动完成多电流点扫描(5组数据取平均)。

参数验证

检查电压-电流曲线线性度(>99%为有效),确保接触电阻补偿功能正常。

若使用垂直方向电阻率测试模式,需同步校准厚度测量模块(千分尺3点取均值)。





测试原理

电阻率和导电率的测试基于欧姆定律,即电流通过导体时,导体两端的电压与通过导体的电流成正比,与导体的电阻成反比。电阻率(ρ)和电导率(σ)的关系为:σ = 1/ρ。在测试中,通过测量待测样品两端的电压和流经的电流,可以计算出样品的电阻值,进而求得电阻率或导电率。



主要功能与测试原理

这类测试仪通常具备以下核心功能:



垂直电阻率测试:样品置于镀金电极间,施加递增压强(如0.05MPa间隔),记录电阻值直至变化率≤5%,采用四端法消除接触电阻。



水平方向方阻测试:通过四探针法测量,电流范围0.1μA~100mA,通过电压/电流比计算体电阻率。

接触电阻分析:可测量双极板材料本体电阻率及双极板与炭纸之间的接触电阻。



标准测试流程

以全钒液流电池双极板测试为例,标准流程包括:



测试前准备:样品裁切至标准尺寸(如10×10cm),用无水乙醇清洁表面;仪器预热30分钟并进行四探针校准。

参数设置:输入样品厚度、测试电流(建议1-100mA范围),选择直流四探针法(ASTM F390标准)。

执行测试:仪器自动完成接触电阻补偿、多电流点扫描(5组数据取平均)



电阻测试仪的注意事项



使用前务必详阅使用说明书



在使用电阻测试仪之前,务必详细阅读使用说明书,了解设备的操作方法和注意事项。遵循说明书的指示步骤进行操作,确保测试的准确性和设备的安全。



使用原厂提供的附件



请勿使用非原厂提供的附件,以免发生危险或影响测试结果。确保使用的附件符合设备的要求和标准。



测试仪器必须良好接地



为确保测试过程的安全性,测试仪器必须良好接地。在测试过程中,应确保测试仪器的接地线与大地连接牢固可靠。



操作人员需熟悉操作程序



操作人员必须熟悉电阻测试仪的操作程序方可使用。未经培训或不熟悉操作程序的人员不得擅自使用设备。



禁止随意调节其他按钮



在整个测量过程中,不能随意调节其他按钮或旋钮,以免影响测试结果或损坏设备。



测试完毕后需复位



在测试完毕后,应将电阻测试仪复位至初始状态,然后拆下接线。在拆下接线时,应注意不要损坏设备或接线。



保持设备散热效果及正常运转



请勿将电阻测试仪的狭缝或通风口堵塞,以保持设备的散热效果及正常运转。同时,避免将设备放置在阳光直射、雨淋或潮湿的环境中,以防止设备过热或损坏。



搬运或维修时需先关机并断开电源



在搬运或维修电阻测试仪时,应先关机并将电源线拆掉,以确保设备和人员的安全。





注意事项

样品一致性:不同批次材料需分别抽样测试,每组至少3个有效数据。

安全操作:避免探针与样品边缘接触,防止局部电阻测量误差。

数据记录:保存原始电压/电流数据,便于复现与验证。



校准步骤

仪器预热与初始检查

开机预热30分钟,验证电压/电流输出稳定性。

通过软件自检功能排查接触电阻补偿模块是否正常。

四探针法校准

将标准电阻块置于测试台,探针垂直对准中心区域,施加标准压力(如5-10N)。

输入标准电阻值,启动自动校准程序,仪器需自动完成多电流点扫描(5组数据取平均)。

参数验证

检查电压-电流曲线线性度(>99%为有效),确保接触电阻补偿功能正常。

若使用垂直方向电阻率测试模式,需同步校准厚度测量模块(千分尺3点取均值)。



测试流程与修正

粉末压片法

将粉末压制成薄片后测量,通过厚度

l 和面积

S 计算电阻率

ρ=R×(S/l)。同步测量压强与电阻率变化,可绘制“电阻率-压强”曲线。

电导率转换

电导率

σ=1/ρ,部分仪器直接输出电导率值,范围覆盖



 测试步骤(以四探针法为例)

放置样品

将粉末或压片样品放入测试模具中,置于仪器样品台,确保探针垂直接触样品表面。

参数设置

选择测试电流:高电阻率样品用小电流(如1088μA),低电阻率样品用较大电流。

设置温度补偿(若需):转换温度范围通常为1-50℃。

测量操作

启动加压装置,施加额定压力(如液压动力)并稳定。

按下电流开关,调节电压量程至显示电阻率值,记录正反两次测量结果取平均值。



校准步骤

仪器预热与初始检查?



开机预热30分钟,验证电压/电流输出稳定性。

通过软件自检功能排查接触电阻补偿模块是否正常。

四探针法校准?



将标准电阻块置于测试台,探针垂直对准中心区域,施加标准压力(如5-10N)。

输入标准电阻值,启动自动校准程序,仪器需自动完成多电流点扫描(5组数据取平均)。

参数验证?



检查电压-电流曲线线性度(>99%为有效),确保接触电阻补偿功能正常。

若使用垂直方向电阻率测试模式,需同步校准厚度测量模块(千分尺3点取均值)。



电阻仪校准方法

电阻仪的校准是确保其测量准确性的重要步骤,以下是一般电阻仪校准的详细方法:

准备工作

1.标准电阻:准备一套已知准确阻值的标准电阻,其阻值范围应覆盖电阻仪的测量量程,精度应高于被校准电阻仪的精度要求。例如,若要校准一台精度为±0.5%的电阻仪,标准电阻的精度至少应达到±0.1%。

2.校准环境:选择温度、湿度相对稳定且无强电磁干扰的环境进行校准,理想的温度范围一般为 20℃±5℃,相对湿度在 40%-60%。

3.仪器预热: 将电阻仪接通电源,按照仪器说明书要求预热一定时间,使仪器达到稳定的工作状态,通常预热时间为15-30分钟。

校准步骤

1.零位校准

-确保电阻仪的测试线处于开路状态(即不连接任何电阻)。

-调节电阻仪的零位调节旋钮(如果有),使显示值为零。现代数字式电阻仪一般会自动进行零位校准,可查看仪器说明书进行操作。

2.满量程校准

-将电阻仪量程设置到 大量程档。

- 把一个接近该量程上限值的标准电阻接入电阻仪的测试端。

- 调节满量程调节旋钮(如果有),使电阻仪的显示值与标准电阻的标称值一致。若为数字式电阻仪,若显示值与标称值不符,可按照说明书进行满量程校准设置。

3.多点校准

核心注意事项

样品制备:样品尺寸必须严格符合夹具要求,表面必须尽可能平整,任何翘曲、凹陷或凸起都会显著影响测量结果,尤其是接触电阻。

清洁与干燥:使用无尘布蘸取高纯度无水乙醇或异丙醇轻柔擦拭样品待测表面,去除油脂、指纹等污染物。清洁后,必须在洁净干燥环境中充分晾干,确保表面无任何液体残留。

测量方法:对于低阻值测量,推荐使用四线法(Kelvin测量法),因为它能通过分别使用两对引线(一对施加电流,一对测量电压)来消除引线电阻的影响,从而获得更准确的结果。



仪器设计特点

力值加载系统:伺服电机控制压力,确保接触稳定性。

镀金电极:降低接触电阻,提升测量一致性。

环境控制:恒温恒湿(如25±2℃)避免材料吸湿影响。
