双极板电导率测试仪 电器电阻测试仪怎么调

一、准备工作

1. 设备状态检查：关闭测试仪电源，确保红（正极）、黑（负极）测试线连接稳固。

2. 电源确认：检查电池电量或外接电源状态，避免因低电量导致测量误差。

二、双极板电导率测试仪 量程选择与调零

1. 预估电阻范围：开机后，根据待测电阻的大致范围选择量程。若未知，优先选大量程，再逐步调整。

2. 自动量程功能：支持自动量程的测试仪，开启后可跳过手动调节步骤。

3. 调零操作：短接测试线两端，通过旋钮调整使显示屏归零，消除测试线自身电阻的影响。

三、测量与误差处理

1. 接触稳定性：将测试线紧密连接电阻两端，避免接触不良导致读数波动。

2. 异常显示应对：若屏幕显示“1”或溢出符号，需切换至更高量程重新测量。

四、通用注意事项

不同品牌测试仪可能存在细节差异，操作前务必查阅说明书。例如，部分仪器需长按功能键切换模式，或通过校准程序优化精度。

功能特点

均支持?垂直电阻率测试?和?接触电阻检测?，部分强调“全自动”“多功能”。

部分型号扩展支持碳毡、钛毡等材料

应用场景

该设备在以下环节发挥关键作用：

能源材料研究：分析材料导电性能与组成、结构的关系，优化载流子浓度和迁移率?。

质量控制：对生产线上的材料进行快速筛选，确保电阻率符合标准（如GB/T 20042.6）?

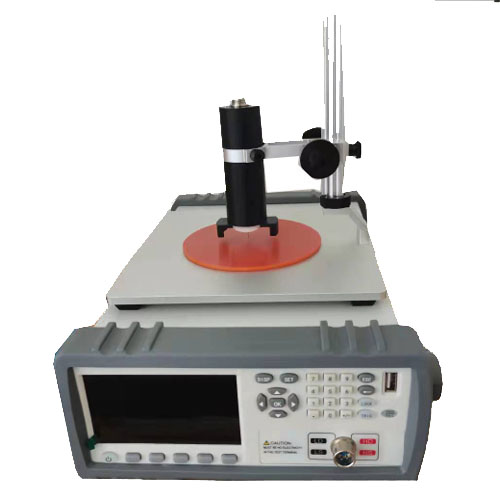

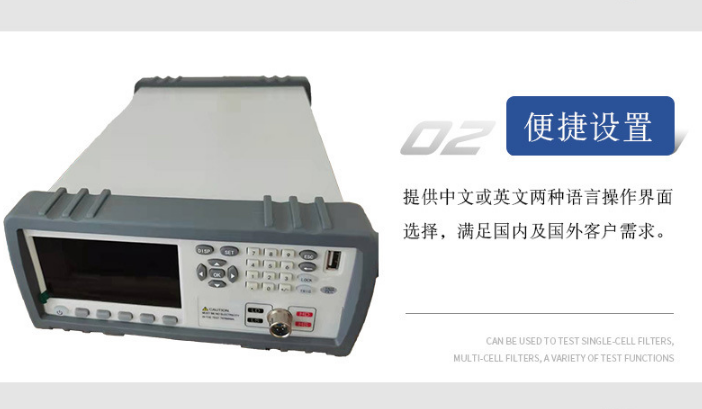

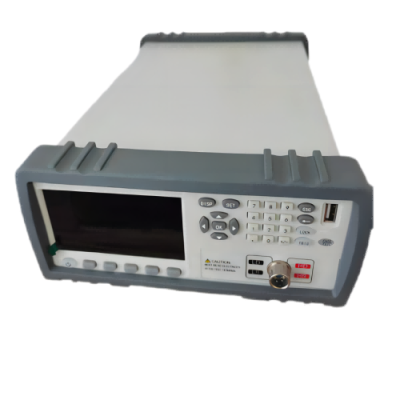

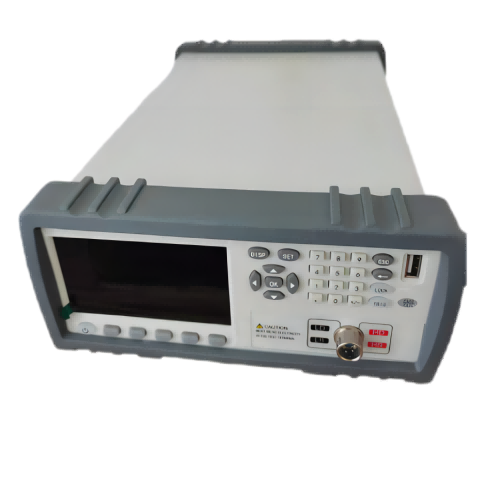

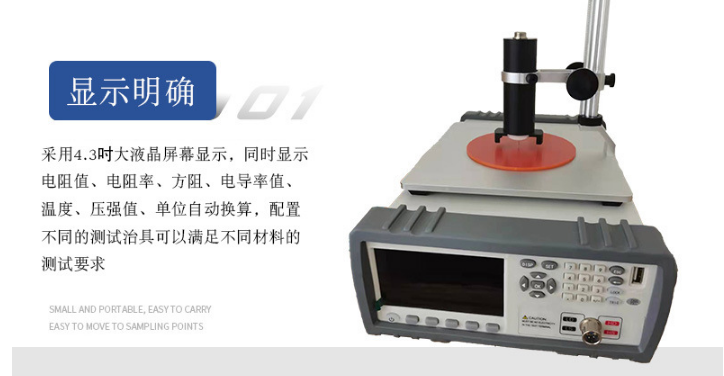

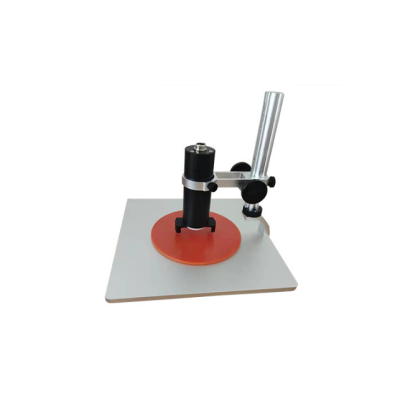

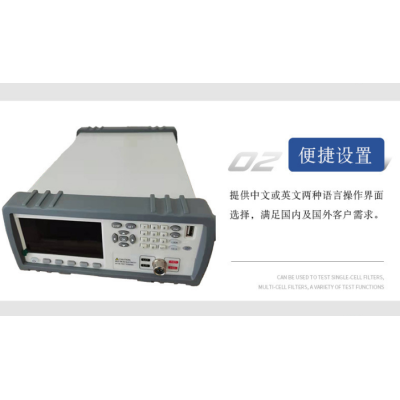

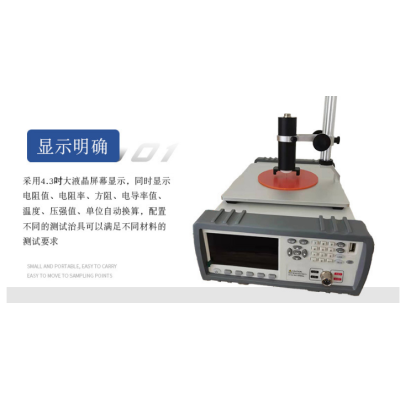

双极板低阻电阻率测试仪是专门用于测量双极板材料电阻率、接触电阻等关键参数的专业设备，在燃料电池、液流电池等能源领域有广泛应用。

四探针法测量材料电阻的核心优势在于其独特的探针设计及测量原理，具体优点可归纳如下：

一、消除接触电阻与导线电阻干扰

电流-电压探针分离：外侧两探针注入电流，内侧两探针测量电压，因电压探针输入阻抗极高，流经电流极小，接触电阻产生的压降可忽略不计。

独立测量回路：电压测量仅依赖探针间电势差，与导线电阻无关，避免传统两探针法中串联电阻导致的误差。

二、适用性广泛

材料范围宽：适用于高阻（如半导体）到低阻（如金属）材料的测量，覆盖电阻率范围广（10??～103 Ω·cm）。

样品形状灵活：对样品平整度或厚度要求较低，可测量薄膜、块体、不规则形状材料，甚至粉末压片。

三、测量精度高

电流场稳定：固定探针间距设计使电流分布均匀，减少边缘效应影响。

非破坏性测量：无需制备合金电极，不破坏样品内部结构，适合工艺监控与重复测试。

四、操作便捷高效

快速测量：无需复杂校准，可直接通过公式（如ρ= (V/I) × 2πS）计算电阻率。

环境适应性：测量结果受温湿度影响小，实验室与工业场景均适用。

五、特殊场景优势

薄层材料：通过修正系数（如4.532）简化超薄样品（如半导体圆片）的电阻率计算。

不均匀性分析：可沿样品径向测量断面电阻率，观察电阻率分布差异。

综上，四探针法通过分离电流与电压回路、优化探针布局，实现了高精度、高适应性的电阻测量，成为半导体、电池材料等领域的主流方法。

四探针法测量电阻的精度受多种因素影响，但总体而言其精度显著高于传统两探针法，具体表现如下：

一、理论精度优势

消除接触电阻干扰：通过分离电流与电压测量回路，电压探针的高输入阻抗（>1000MΩ）使接触电阻产生的压降可忽略，误差主要来自探针间距的几何修正系数（如直线排列时C≈6.28±0.05 cm）。

仪器参数支持：典型设备的电流调节精度达±0.1%，电压分辨力为10μV，电阻率测量范围覆盖10～10 Ω·cm，满足宽量程需求。

二、实际测量中的精度表现

常规条件：在样品均匀、探针间距稳定的情况下，误差可控制在±1%以内（如极片电阻测试中四探针法COV值显著低于单探针法）。

特殊场景：

高阻材料：半导体薄膜测量时，温差电动势或环境湿度可能引入偏差，需通过屏蔽导线和温控优化。

薄层样品：厚度小于探针间距时需修正系数，否则误差增大（如硅片测试中可能破坏样品表面）。

三、对比其他方法的精度差异

vs两探针法：四探针法因消除导线电阻和接触电阻影响，精度提升约1个数量级，尤其适用于高阻薄膜（如石墨烯）。

vs万用表法：万用表受限于电流源稳定性，低阻测量时易饱和，而四探针法通过恒流源（如100mA档）可稳定测量低至10 Ω·cm的电阻率。

四、提升精度的关键措施

样品制备：确保表面平整、无污染，粉末样品需压实至密度均匀。

探针控制：保持探针间距恒定（通常0.5~1.5mm），压力适中避免划痕。

环境校准：定期用标准电阻校准仪器，避免温湿度波动影响。

综上，四探针法在理想条件下可实现±0.1%的仪器级精度，实际应用中需结合样品特性和操作规范综合评估

为何是“垂直电阻”？

磁环作为电感/变压器磁芯时，工作磁通方向通常是沿着环形（周向）。此时感应的涡流是在垂直于磁通方向的平面（即横截面平面）内环形流动。

测量磁环周向（垂直于环面平面）的电阻，正是为了评估材料对这种特定方向涡流的阻碍能力。这个电阻值直接关系到磁芯在高频下的损耗（涡流损耗）。

磁环垂直电阻测试仪的关键组成与要求

精密恒流源 (Current Source):

提供稳定、精确、可调的直流或低频交流测试电流 (I)。

电流范围：根据磁环尺寸和材料电阻率不同，通常需要 μA 到 mA 量级。

精度和稳定性：高（如 ±0.5% 或更高）。

高精度电压表 (Voltmeter):

测量两个内侧电极之间的微弱电压降 (V)。

高输入阻抗：避免分流效应。

高分辨率：需测量 μV 级电压（电阻可能很大）。

高精度：与电流源精度匹配（如 ±0.5%）。

如何校准双极板电阻率测试仪？

校准双极板电阻率测试仪需遵循标准化流程，结合四探针法及环境控制要求，具体步骤如下：

一、校准前准备

环境控制

实验室温度需稳定在25±2℃，湿度≤60%RH，避免材料吸湿影响电阻值。

测试仪及标准设备需在环境中放置至少30分钟以达到热平衡。

设备与工具

使用标准电阻块（如100mΩ）进行校准，其精度需高于测试仪要求的三倍。

检查探针间距（±0.1mm）及压力传感器灵敏度，确保镀金电极无氧化或污染。

二、校准步骤

仪器预热与初始检查

开机预热30分钟，验证电压/电流输出稳定性。

通过软件自检功能排查接触电阻补偿模块是否正常。

四探针法校准

将标准电阻块置于测试台，探针垂直对准中心区域，施加标准压力（如5-10N）。

输入标准电阻值，启动自动校准程序，仪器需自动完成多电流点扫描（5组数据取平均）。

参数验证

检查电压-电流曲线线性度（>99%为有效），确保接触电阻补偿功能正常。

若使用垂直方向电阻率测试模式，需同步校准厚度测量模块（千分尺3点取均值）。

三、校准后验证

重复性测试

对同一标准电阻块进行3次重复测量，误差需≤±0.5%。

记录校准日期、操作人员及环境参数，生成校准报告存档。

异常处理

若数据不稳定，需检查探针接触压力是否均匀或测试线是否氧化。

长期未校准的仪器建议每3个月进行一次全面校准。

四、注意事项

避免使用有机溶剂清洁电极，推荐无水乙醇擦拭后氮气吹干。

校准过程中禁止调整探针间距或更换测试线缆。

通过上述流程可确保双极板电阻率测试仪的测量精度符合ASTM F390等标准要求

调节指针与设定测量范围

在连接好测量引线后，需要进行指针调节和测量范围的设定。首先，将电阻测试仪水平放置，检查检流计的指针是否指向中心线。如果指针没有指向中心线，需要调节“零位调整器”使指针指向中心线。接着，根据待测电阻的预估范围，旋转“倍率标度”（或称粗调旋钮）调置大倍数，然后慢慢地转动发电机转柄，使指针开始发生偏移。当指针接近中心线时，旋转“测量标度盘”（或称细调旋钮）使检流计指针指向中心线。

摇转转柄与读取电阻值

在设定好测量范围后，开始摇转转柄。在摇转过程中，观察检流计的指针是否与平衡相接近（指针近于中心线）。当指针接近中心线时，加快摇转转柄的速度，使其转速达到120r/min。此时，调整“测量标度盘”使指针指向中心线，此时“测量标度盘”上的读数即为待测电阻的电阻值。如果读数过小（例如小于1），说明倍率标度倍数太大，需要减小倍率并重新测量。

断开连接与整理

在读取完电阻值后，需要断开测量引线的连接。首先断开电路中的电源，然后断开测量引线。将电阻测试仪置于安全位置，防止误操作或损坏。在整理过程中，需要注意不要随意调节其他按钮或旋钮，以免影响下次使用。

电阻测试仪是电子和电气领域中不可或缺的一种测试设备，主要用于测量电阻值的大小，从而判断电气元件或电路的工作状态。随着科技的不断发展，电阻测试仪的功能也日益完善，但在使用过程中，正确的操作方法和注意事项仍然是确保测试准确度和设备安全的关键。

电阻测试仪的使用方法

准备工作

在使用电阻测试仪之前，需要进行一系列的准备工作。首先，确保电阻测试仪处于正常工作状态，检查电源、测量引线等是否完好无损。其次，根据待测电阻的预估范围，选择合适的测量范围，通常选择接近待测电阻值的范围，以获得佳的测量精度。后，将电阻测试仪的红色正极引线与电阻的一端相连，将黑色负极引线与电阻的另一端相连，确保引线与电路连接良好，无松动或接触不良的情况。
