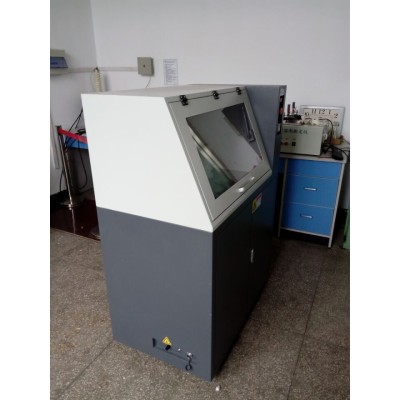

耐电压强度试验仪-耐电压仪-击穿强度试验仪   耐电压强度试验仪又称电气强度测试仪、介电强度测试仪、耐电压仪、击穿强度试验仪、击穿电压测试仪等，耐电压强度试验仪   主要由：升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；高压变压器主要产生试样所需的直流电压，调压器用于调节升压变压器输入端电压以产生高压所需的输入电压，电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；试验软件是我公司 研发的功能强大、操作简单、显示直观的试验软件系统耐电压强度试验仪。采用计算机控制，过人机对话方式，完成对、绝缘介质的工频电压击穿，工频耐压试验。

耐电压强度试验仪-耐电压仪-击穿强度试验仪  技术要求：

液体电介质击穿

纯净液体电介质与含杂质的工程液体电介质的击穿机理不同.对前者主要有电击穿理论和气泡击穿理论,对后者有气体桥击穿理论.沿液体和固体电介质分界面的放电现象称为液体电介质中的沿面放电.这种放电不仅使液体变质,而且放电产生的热作用和剧烈的压力变化可能使固体介质内产生气泡.经多次作用会使固体介质出现分层,开裂现象,放电有可能在固体介质内发展,绝缘结构的击穿电压因此下降.脉冲电压下液体电介质击穿时,常出现强力气体冲击波（即电水锤）,可用于水下探矿,桥墩探伤及人体内脏结石的体外破碎.

介电强度是一种材料作为绝缘体时的电强度的量度. 它定义为试样被击穿时, 单位厚度承受的 大电压, 表示为伏特每单位厚度. 物质的介电强度越大, 它作为绝缘体的质量越好.

介电强度，是材料抗高电压而不产生介电击穿能力的量度，将试样放置在电极之间，并通过一系列的步骤升高所施加的电压直到发生介电击穿，以次测量介电强度。尽管所得的结果是以kv/mm为单位的，但并不表明与试样的厚度无关。因此，只有在试样厚度相同的条件下得到各种材料的数据才有可比性。

九级安全防护措施：

(1)超压保护

(2)试验过流保护

(3)试验短路保护

(4)安全门开启保护

(5)软件误操作保护

(6)零电压复位保护

(7)试验结束放电保护

(8)独立保护接地

(9)试验完成后电磁放电

测试介电强度的仪器信息

介电击穿强度试验仪 满足GB1408.1-2006 要求，主要适用于固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、、绝缘漆等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；该仪器采用单片机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印 的一种测试仪器。

试验软件：

1、试验软件是我公司 研发的功能强大、操作简单、显示直观的试验软件系统；

2、采用计算机控制通过人机对话方式，完成对绝缘介质工频电压击穿，工频耐压试验；

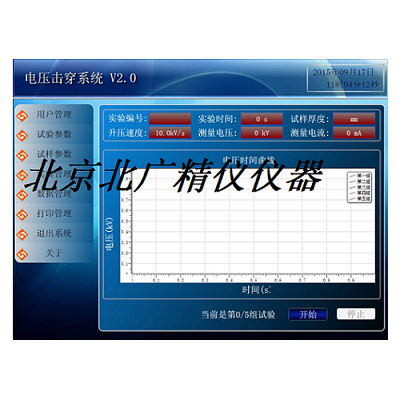

3、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性；

4、可以随时调取当前及历史试验数据进行查看，编辑及修改参数；

5、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果；

6、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果；

7、可设置操作口令，做到专机专人操作，避免无关人员误操作；

8、试验报告格式灵活可变，适用于不同用户的不同需求；

9、可对一组试验中曲线数据的有效与否进行人为选定；

10、试验结果数据可导入EXECL,WORD文档编辑；

11、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；

12、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机；

电气强度（Dielectric strength），指击穿电压比上击穿样品的厚度等于样品的电气强度。

在物理学中，术语电气强度具有以下含义：

绝缘材料中，纯材料在理想条件下可以承受的 大电场而不会损坏（即不会经历其绝缘性能的失效）。

对于电介质材料和电极的具体配置，导致击穿的 小施加电场（即，所施加的电压除以电极分离距离）。

材料的理论电气强度是大块材料的固有属性，并且与施加电场的材料或电极的构造无关。这种“固有介电强度”对应于在理想实验室条件下使用纯物质测量的值。在击穿时，电场释放束缚的电子。如果施加的电场足够高，来自背景辐射的自由电子可能会加速到在被称为雪崩击穿的过程中与中性原子或分子碰撞期间释放额外电子的速度。击穿发生得相当突然（通常在几纳秒），导致通过材料形成导电路径和破坏性放电。对于固体材料，击穿事件严重降低，甚至破坏其绝缘能力。

电气强度测试(electric strength test)又称耐压测试。简单点说，任何电气设备都有一个绝缘强度，不同额定电压的绝缘强度不一样。当超过一定电压等级后，设备的绝缘就会被击穿。电气强度测试就是看在给被测设备加一定的高电压（可以参考IEC标准或者国标），看是否会导致击穿。如果不击穿，则通过，击穿则说明不合格。

　　一般在设备出厂前做这个试验，在现场可能仅仅是摇绝缘就可以了。另外，该试验是破坏性试验，一旦击穿，不可修复。

　　电气强度测试(electric strength test)又称耐压测试，是围绕绝缘材料被击穿后呈现出导体特性的特点,考察相关电参数的变化特征,以此判定绝缘材料是否被击穿

试样的处理

⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。

⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。

⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。

⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。

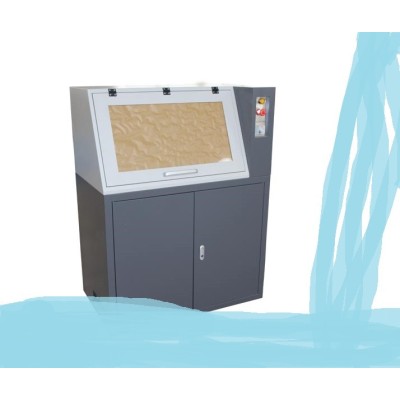

结构原理及性能特点：

1、主要由升压系统、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；

2、计算机---A/D转换器---测量控制系统---调压装置---升压变压器---试样；

3、高压变压器主要产生试样所需的直流电压；

4、调压器用于调节升压变压器输入端电压以产生高压所需的输入电压；

5、电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；

6、放电系统在试验做完以后放电，以免产生放电对人身的危害；（当试验结束后，机器部件仍可能存在残留的高电压，此残留电压足以对人产生致命的伤害，配备此棒，完好的解决此安全隐患）。

　　击穿电压也是评定绝缘油(包括变压器油、电容器油、电缆油等)电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。

　　对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射电子，当电子具有足够能量时，可使油分子微化离解，于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿，此时的电压被称为击穿电压。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行油中的击穿电压低是变压器工作危险的信号。

　　对于变压器油国内外标准，规定的击穿电压一般在40-50 kV ，高的达60kV 甚至更多。

你所说的“油击穿电压”的油都是绝缘油，尽管是绝缘油那也是有极限的（什么都没有 的），所以说“油击穿电压”就是油被击穿了时的电压值，一般这个值的得出是要用专用的设备来对有做实验：有一油杯，里面盛着要做实验的油，油杯内有一对电极（2个小圆饼型的），对电极逐渐加电压，直至油被击穿，实验三次，取平均值，既得“油击穿电压”！一般都在几万伏。

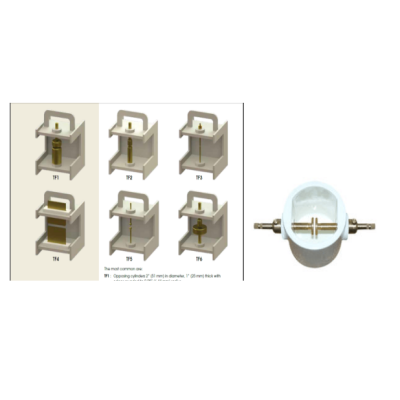

电极和试样

金属电极应始终保持光滑、清洁和无缺陷。

注1：当对薄试样进行试验时，电极的维护格外重要。为了在击穿时尽量减小电极损伤，优先采用不锈钢电极。

接到电极上的导线即不应使得电极倾斜或其他移动或使得试样上压力变化，也不应使得试样周围的电场分布受到显著影响。

注2：试验非常薄的薄膜（例如：<μm厚)时,这些材料的产品标准应规定所用的电极、操作的具体程序和试样的制备方法。

电气击穿electric breakdown

试样承受电应力作用时，其绝缘性能严重损失，由此引起的试验回路电流促使相应的回路断路器动作。

注：击穿通常是由试样和电极周围的气体或液体媒质中的局部放电引起，并使得较小电极（或等径两电极）边缘的试样遭到破坏。

闪络 flashover

试样和电极周围的气体或液体媒质承受电应力作用时，其绝缘性能损失，由此引起的试验回路电流促使相应的回路断路器动作。

注：碳化通道的出现或穿透试样的击穿可用于区分试验是击穿还是闪络。
