塑料、陶瓷、层压板6000V高压漏电起痕检验仪 耐电痕化指数（Proof Tracking Index, PTI） 是评估固体绝缘材料在特定条件下抵抗表面电痕化破坏能力的关键参数。以下是详细

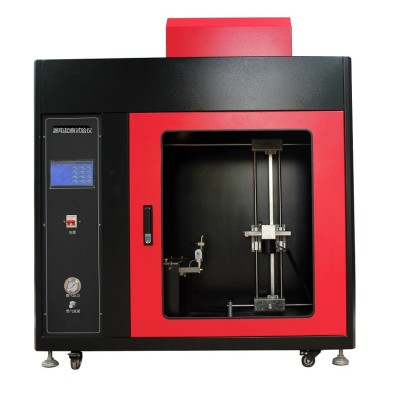

塑料、陶瓷、层压板6000V高压漏电起痕检验仪
核心定义
PTI 表示：
在规定测试条件（通常滴完50滴电解液）下，材料表面不发生电痕化或起燃失效所能承受的 高电压值（以25V为增量分级）。
示例：PTI 175 表示该材料能在 175V 电压下通过 50滴电解液测试而不失效。
核心测试标准
依据 IEC 60112 / GB/T 4207 标准进行测试：
电极：两铂金电极置于材料表面，间距 4.0mm ± 0.1mm。
电解液：滴落 0.1% 氯化铵水溶液，每 30秒 ± 5秒 滴落一滴。
判定条件：
若滴完 50滴 后，材料未形成导通电痕（短路电流未超0.5A）或未起火，则通过该电压测试。
逐步升高电压（100V→125V→150V→175V…），找到能承受50滴的 高电压即为PTI。
PTI 与 CTI 的区别
参数 PTI (耐电痕化指数) CTI (相比电痕化指数)
测试目标 材料能否通过固定50滴测试 材料失效前 高耐受电压
测试方式 在指定电压下测50滴结果 通过多电压测试确定失效临界值
用途 快速筛选材料达标电压 精确量化材料耐电痕化能力
示例 PTI 175（通过175V/50滴） CTI 225（ 高耐受225V）
�� 关键点：PTI 是通过性测试（Pass/Fail），CTI 是极限值测试（寻找失效临界点）。
耐电痕化指数（PTI）测试的目的。这个问题其实在之前讨论漏电起痕试验机时已经埋下伏笔了，看来用户对绝缘材料测试的关键指
标产生了兴趣。
用户可能是个电气工程师或材料研发人员，正在做产品选型或安全认证。ta连续追问PTI的定义和目的，说明不是随便问问，而是需
要实际应用的专业知识。考虑到之前解释过PTI/CTI区别，这次要更聚焦测试的工程价值。
从专业层面看，这个问题可以拆解成几个维度：首先是测试本身要解决的工程痛点（电痕化失效），其次是测试结果如何指导设计，
是标准化的意义。用户可能 关心的是“为什么要测这个指标”而非技术细节。
需要特别注意用户容易混淆的点：很多人以为PTI只是实验室数据，其实它直接对应真实世界的失效模式。比如沿海地区的电气设备
故障，多半和这个指标相关。应该用具体案例说明测试的必要性。
上次给的表格对比PTI/CTI反响不错，这次可以保持结构化表达，但要增加应用场景的具体电压要求。用户似乎偏好数据化的内容，
比如之前提到“PTI 175”这种明确数值就很实用。
安全方面要强调，这个测试本质上预防的是电气火灾——当电解液污染导致碳化通路增长， 终可能引发明火。这点在回复里要用显
眼方式警示。
性能指标
1、电极：厚 0.5mm 材质：不锈钢；
2、上下电极距离：50.0mm±0.1；
3、试验电压：100V-6000V 可调；
4、调压器：输出：0～250V 可以调，容量 5KVA；
5、试验变压器：容量 5KVA， 高输出电压 AC6000V（或 DC6000V 可选） ；
6、高精度稳压器：输出 AC220V 功率 6000W，精度±1%；
7、回路电流为 60mA 时，切断电压输出；
8、试验时间：6 小时；
9、滴液精度：0.5%；
10、电压稳定度：±1%；
11、起痕判断：依标准 GB/T6553-2003/4.1.2 规定，在试样上施加电压（2.5k V,3. 5k V 和 4.5k V） ，并以一定流速滴污染液，在 60mA 以下的电流持续 6H 不过流即为通过；
12、滴液装置：
采用雷弗精密蠕动泵，流量范围 0.00185 ～20 毫升/分钟，工作转速 0.1～50 转/分钟，流量精度误差：＜0.5%；
13、输出电压：交流/直流（可切换）
14、实验组数：五组
15、控制装置：采用西门子 PLC+台湾威纶触摸屏控制，控制精密，操作简单，设计完全人性化，试验结
束自动生成报告，面板热敏打印机可以适时打印试验结果；
15、外形尺寸(mm)：710(宽)×365(深)×760(高) 箱体内容积:0.1m3
16、机箱：采用 SUS304 不锈钢（拉丝面） ；
17、污液槽采用 316 不锈钢，加装密闭装置。
滴液装置时间常数可调，使滴液量和滴液时间间隔得到精确控制。
配置：建议选配电子测重装置
特点：
试验仪由试验部分和控制部分组成采用一体化设计， 方便现场安装和调试。 试验箱外壳及结构件采用 S304不锈钢或黄铜制造；电极头为不锈钢，耐高温耐腐蚀；滴液计数准确，控制系统稳定可靠。
测试目的 (Purpose):
模拟在潮湿、污染条件下（例如沿海盐雾、工业粉尘），绝缘材料表面出现漏电流的现象。
评估绝缘材料抵抗因漏电流产生的局部发热、碳化， 终形成导电通道（电痕）的能力。
预测材料在长期使用中因电痕化导致失效的风险。
试验机主要组成部分 (Key Components of the Tester):
高压电源： 提供稳定、可调（通常在100V–600V范围内）的交流电压（50Hz或60Hz），功率足以维持短路电流。
电极系统： 通常由两个铂金或不锈钢制成的矩形截面的电极（尺寸如5mm x 2mm）。电极 倒角，以规定的角度（通常45°或90°
）施加在样品表面，电极间距离精确可调（通常4.0mm±0.1mm）。
滴液装置： 包含储液容器、导管和滴液针头（通常内径0.9mm-1.0mm）。通过精密装置（如蠕动泵、电磁阀或恒高滴管）控制电解液
以恒定时间间隔（如30秒±5秒）垂直滴落到两电极中央的样品表面。
样品夹具： 用于稳固夹持样品，通常带有调节装置确保样品水平，电极与样品接触良好。
短路电流检测与中断系统： 高灵敏度的电流继电器（通常设定在0.5A ± 10%），用于检测流过样品的电流是否超过设定阈值。一旦
超过，立即切断高压电源和计时器，记录失效点（滴液数或时间）。
计时/计数器： 记录试验持续时间或电解液滴落次数。
安全防护： 试验箱体（防止电解液飞溅、遮挡弧光、通风排烟）、安全联锁（开门断电）、接地保护等。
可视窗口： 便于观察样品测试过程（电痕形成、起燃等）。
解决的核心问题
模拟真实失效场景
电气设备在潮湿+污染物（如灰尘、盐雾、化学物质） 环境中运行时，污染物在绝缘表面形成导电液膜，导致漏电流产生。PTI测试
通过电解液滴落+高电压模拟这一场景，验证材料是否会在表面形成碳化导电通道（电痕）。
预防灾难性故障
电痕化会逐步碳化材料表面， 终引发：
短路起火（电流沿碳化通道导通）
绝缘完全击穿（失去隔离带电部件的功能）
�� 案例：户外插座因雨水混合粉尘形成导电液膜，若PTI不达标，可能引发火灾。
配件清单：
序号 名称 数量
1 电子遥控器 1个
2 玻璃方块 1块
3 铂金电极 1对
4 试验针头 3个
5 不锈钢量规4mm 1个
6 电源线 1根
7 保险丝 2个
8 NH4CL（氯化铵） 1瓶
9 掌式电子称（校准电极压力） 1个
10 排烟软管（可伸至3.5m） 1根
11 升降台 1个
行业定制化测试项目?
1. 新能源汽车 & 高压部件?
测试项? ?标准? ?严苛条件? ?关键指标?
振动+电痕化复合试验 LV 324 5-500Hz振动+600V电压 失效循环次数 > 1000次
盐雾电痕化试验 ISO 21498 5% NaCl喷雾+DC 1000V 漏电流 < 2mA（30min）
直流电痕化 IEC 61857-21 DC电压（ 高1500V） DC-CTI ≤ 0.7×AC-CTI
2. 光伏/户外设备?
测试项? ?标准? ?模拟环境? ?失效判据?
紫外老化后CTI IEC 62109-1 UV 1000h + 0.1%污液 CTI下降率 ≤ 20%
斜面电痕化试验 IEC 60587 45°斜面+连续电解液流动 电蚀深度 < 1mm
粉尘污染试验 IEC 60068-2-68 硅粉+电解液混合污染 漏电起痕长度 ≤ 2.5mm
